今日我給咱們共享一下一般天地盒的畫法。

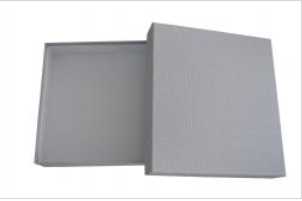

      天地盒，是產品結構設計中最簡略地盒型結構。只要你懂基本地Auto CAD都能畫來。彩盒包裝廠家

      在畫天地盒之前，咱們先了解下畫刀線時在常用線的顏色。如上圖。

       然后咱們再了解下上圖的原料就開始畫天地盒。

地盒

      咱們想畫個內尺度 長 200 MM，寬 100 MM，高 50 MM 的地盒.在CAD里咱們先用CAD方便指令 “REC” 輸入尺度后畫長方形ABCD，然后運用分解指令”X“框選長方形ABCD，運用偏移指令”O(jiān)“，向上向左偏移50. 運用直線指令"L",銜接FA和AE。（長邊搭短邊）然后運用偏移指令點AE向左偏移2MM。（此處數值與板紙厚度有關！偏移一個板紙厚度！）整理后，運用鏡像指令”RO“ 左右和上下鏡像后就畫出上圖的地盒圖形了。

天盒

      畫好地盒后，咱們把地盒圖形復制”CO“到一邊，然后運用拉伸指令”S“對地盒的長寬高進行拉伸，就得出上圖的天盒。天盒的長寬是由已知地盒的長款+兩個板紙的厚度（4MM）+1 MM—1.5 MM。（詳細要看面紙的厚度和六合盒所要的松緊度效果來定，一般都是兩個板紙厚度+1.5MM)。天盒的高不能高過地盒的高（50+2），詳細看情況而定。
